V prípade poškodenia operačného systému, existujú dve možnosti obnovy systému:

Bootloader routra je nepoškodený:

  • Vypnúť napájanie

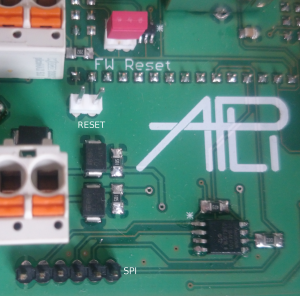

  • Odstrániť predný panel
  • Vytiahnuť jumper “FW Reset”
  • Zapnúť napájanie

Hneď po štarte sa aktivuje konzola bootloadera na porte RS485 (57600, 8N1), ak sa do 5 sekúnd nevykoná výber položky menu, spustí sa aktualizačný WEB server na adrese 192.168.1.1 cez ten je možné vykonať aktualizáciu operačného systému.

  • Vypnúť napájanie
  • Zasunúť jumper “FW Reset”
  • Namontovať predný panel
  • Zapnúť napájanie

Bootloader routra je poškodený:

  • Vypnúť napájanie routra
  • Odstrániť predný panel routra
  • Do pozície pre jumper RESET zasunúť jumper

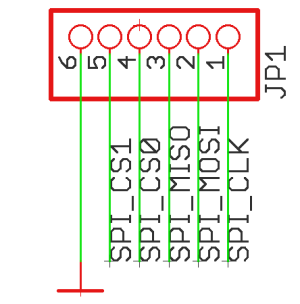

  • pripojiť SPI programátor (Pozor musí podporovať 3.3V logiku)
  • Hlavná pamäť flash [W25Q128FV] je prístupná cez SPI_CS0
  • Užívateľská pamäť flash [S25FL164K0XMFI011] je prístupná cez SPI_CS1
  • Na obnovenie bootloadera stačí nahrať súbor uboot.img do hlavnej pamäte od adresy 0
  • Ďalej postupujte podľa prvého postupu
