Ovládač Amit DB-Net/IP
Popis
- Implementácia protokolu Amit DB-Net/IP
- Automatický import súborov db.ini a hw.ini
- Automatický import súborov aliases.csv (rozpakovanie WIDu na binárne bacnet objekty)
- Podpora čítania polí, prvky sú rozdelené na jednotlivé Bacnet objekty
- Optimalizácia čítania polí
- Matematické funkcie
- Možnosť definovať WID ako príznak manuálu “outofservice” pre iný WID/Bacnet bod
- Užívateľský výber typu Bacnet objektu pre WID
- Do Bacnet objektu sa automaticky importuje aj popis WIDu z db.ini
- Neobmedzený počet pripojených Amitov
Bacnet implementácia
| DB-Net/IP | Bacnet |
|---|---|
| Jednoduchá premenná | AnalogInput |
| Jednoduchá premenná | AnalogOutput |
| Jednoduchá premenná | AnalogValue |
| Jednoduchá premenná | BinaryInput |
| Jednoduchá premenná | BinaryOutput |
| Jednoduchá premenná | BinaryValue |
| Pole | AnalogInput |
| Pole | AnalogOutput |
| Pole | AnalogValue |
| Pole | BinaryInput |
| Pole | BinaryOutput |
| Pole | BinaryValue |
| Alias | BinaryInput |
| Dátum a čas | AnalogInput |
| Nepretržité čitanie | BinaryValue |
Properties:
- objectName
- objectType
- presentValue
- statusFlags
- outOfService
- covIncrement
- priorityArray
- relinquishDefault
DB-Net/IP implementácia
Dátum a čas
Hodnota sa dá spätne vypočítať ako [long timeMs = hodnota * 1000000] čas v ms je od polnoci 1.1.1970 UTC. Bacnet reprezentácia je iba na čítanie.
Jednoduché premenné
Vytvorené Bacnet objekty umožňujú čítanie aj zápis.
Polia
Ovládač automaticky vypočíta najoptimálnejší spôsob čítania polí. V rámci DB-Net/IP je možné v jednom kroku čítať iba obmedzený počet prvkov poľa.
Pri exporte na Bacnet sú polia rozdelené do samostatných objektov a k názvu je pridaný suffix _stĺpec_riadok, poradie indexov stĺpec - riadok je prevrátené oproti protokolu DB-Net. Teda ak má pole veľkosť [1×5] bude mať posledný Bacnet bod suffix názvu _4_0. Vytvorené Bacnet objekty umožňujú čítanie aj zápis.
Rozpakovanie Aliasov
Ovládač umožňuje automatický prevod premenných typu int a long na ich binárne aliasy na Bacnete. Objekty zodpovedajúce jednotlivým bitom sú vytvorené ako binaryInput a sú iba na čítanie.
Konfigurácia ovládača

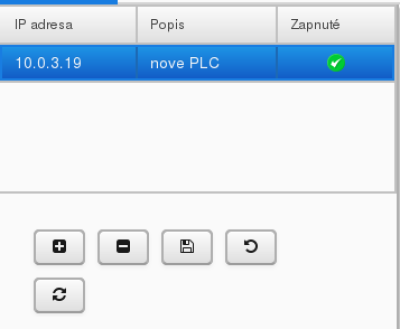

Editor zariadení
V hornej časti sa nachádza zoznam aktuálne nakonfigurovaných zaradení.
| Tlačidlo | Popis |
|---|---|
 | Pridaj nové zariadenie |
 | Vymaž označené zariadenie/a |
 | Ulož konfiguráciu.  Pozor iba toto tlačidlo uložiť ukladá zmeny pernamentne do súboru. Ostatné tlačidlá Uložiť na tejto stránke ukladajú vykonané zmeny do načítanej verzie v pamäti. Nezabudnite ho na konci vašej práce stlačiť! |
 | Undo |
 | Reštartuj ovládač a použi uložené nastavenia |

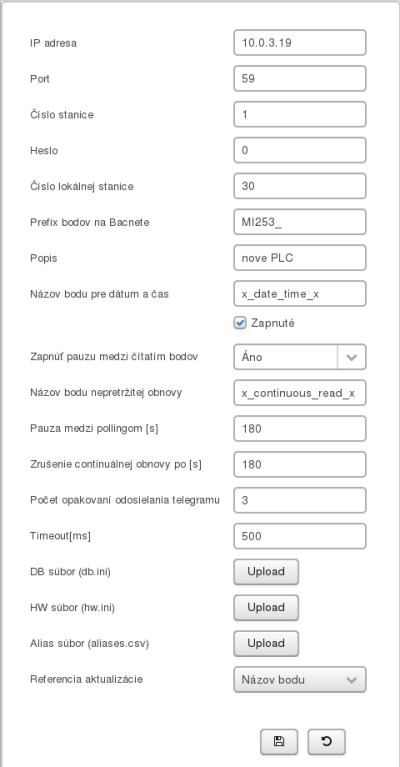

Editor zariadenia
| IP adresa | IP adresa amitu |
| Port | UDP port amitu |
| Číslo stanice | Číslo stanice DB-Net |
| Heslo | Prístupové heslo DB-Net |
| Číslo lokálnej stanice | Číslo lokálnej stanice DB-Net |
| Prefix bodov na Bacnete | Prefix názvu bodov na Bacnete |
| Popis | Užívateľský popis |
| Názov bodu pre dátum a čas | Názov časového bodu na Bacnete |
| Zapnuté | Spusti ovládač a exportuj body na Bacnet |
| Zapnúť pauzu medzi čítatím bodov | Aktivuje pauzu medzi cyklom čítania bodov |
| Názov bodu nepretržitej obnovy | Názov Bacnet bodu, ktorý zapne nepretržité čítanie |
| Pauza medzi pollingom [s] | Trvanie pauzy medzi cyklom čítania bodov v sekundách |
| Zrušenie continuálnej obnovy po [s] | Po zápise logickej jednotky do Bacnet bodu nepretržitej obnovy, vypni nepretržitú obnovu po x sekundách |
| Počet opakovaní odosielania telegramu | Počet opakovaní odoslania telegramu pri chybe. |
| Timeout[ms] | Čakaj na odpoveď amitu x milisekúnd |
| DB súbor (db.ini) | Načítaj súbor DB.ini |
| HW súbor (hw.ini) | Načítaj súbor HW.ini |
| Alias súbor (aliases.csv) | Načítaj súbor aliases.csv |
| Referencia aktualizácie | Pri opätovnom načítaní DB.ini aktualizuj parametre bodov podľa názvu, alebo WIDu |
| Ulož vykonané zmeny |
| Undo |
Editor zoznamu bodov
V hornej časti sa nachádza zoznam nakonfigurovaných bodov.
| Tlačidlo | Popis |
|---|---|
| Vlož bod |
| Vymaž označený bod/y |
| Ulož nastavenie bodov |
| Undo |

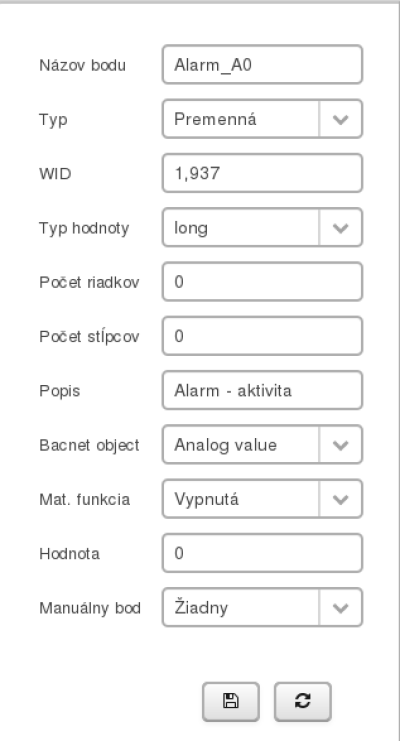

Editor nastavenia bodu
| Názov bodu | Názov bodu na Bacnete |
| Typ | Jednoduchá premenná/pole |
| WID | WID |
| Typ hodnoty | int/long/float |
| Počet riadkov | Počet riadkov poľa |
| Počet stĺpcov | Počet stĺpcov poľa |
| Popis | Popis bodu, Bacnet propertie description |
| Bacnet object | Typ Bacnet objektu |
| Mat. funkcia | Matematická funkcia |
| Hodnota | Vstupná hodnota matematickej funkcie |
| Manuálny bod | Pridružený bod aut/man, ako Bacnet propertie outOfService |
| Ulož nastavenie záznamov |
| Undo |

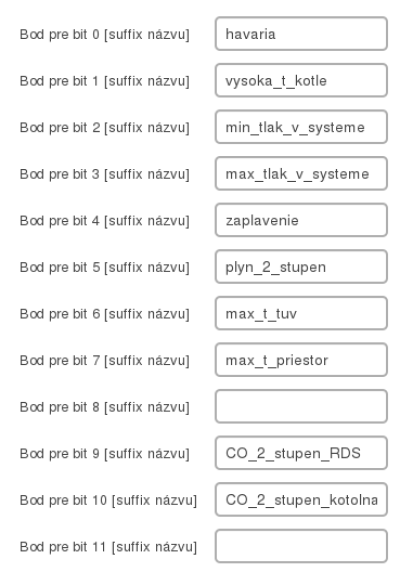

Editor aliasov
Importované názvy aliasov. Názov aliasu sa nedá editovať. Názov Bacnet bodu je vytvorený ako hlavnýBod_alias

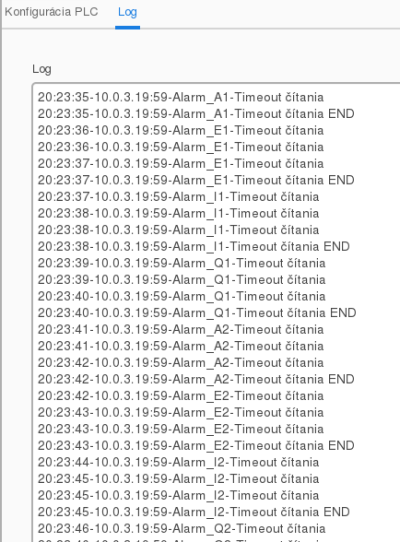

LOG
Tu sa zobrazujú chyby čítania a zápisu pri komunikácii cez DB-Net/IP
