• Implementácia protokolu podľa EN 13757-2 a EN 13757-3
• pripojenie M-bus zariadení cez lokálny M-Bus prevodník
• pripojenie M-bus zariadení cez vzdialené prevodníky M-Bus/TCP, počet nie je obmedzený
• ovládač na čítanie M-bus zariadení používa primárnu adresáciu
• konfigurácia základných paramerov M-bus zariadení:
  • primárna adresa
  • sekundárna adresa
  • prenosová rýchlosť
  • načítanie základných parametrov:
    • výrobca
    • médium
    • primárna adresa
    • sekundárna adresa
• integrovaný analyzátor M-bus telegramov, ktorý dokáže z neznámeho zariadenia vytvoriť čítací profil
• vytvorenie M-bus telegramu s príkazom (napr.: na zmrazenie počítadla) a jeho odosielanie cez pridružený Bacnet bod
• každému M-bus bodu je možné priradiť dve matematické operácie:
  • pripočítanie hodnoty
  • odpočítanie hodnoty
  • násobenie hodnotou
  • delenie hodnotou
  • matematické operácie sa vykonávajú v rozsahu double, teda 64 bit. float
• kažké M-bus zariadenie má vytvorený bod so stavom posledného čítania
• aktuálny čítací profil je možné otestovať a zobraziť výsledok
• bacnet bod na manuálne spustenie čítania všetkých M-bus zariadení
• virtuálny prevodník M-bus/TCP:
  • umožňuje priame konfigurovanie zariadení cez sw výrobcu zariadenia
  • slave mód - paralelne číta merače a medzi túto komunikáciu vkladá pakety od TCP klienta
  • master mód - vypne čítanie zariadení a master klient má excluzívny prístup na prevodník M-bus

Na prácu s týmto ovládačom sú potrebné základné znalosti protokolu M-bus.

Umožňuje priamu konfiguráciu M-bus zariadení cez sw výrobcu.

Pre použitie tejto funkcie je potrebné mať na PC nainštalovanú aplikáciu, ktorá emuluje virtuálny COM port. Pre OS Windows doporučujeme použiť VSPE. 32 bitová verzia je zadarmo.

Umožňuje exkluzívny prístup na prevodník M-bus. Všetky M-bus funkcie prevodníku M-bus/Bacnet sú po dobu pripojenia klienta vypnuté.

Pripojenie sa uskutočňuje protokolom TCP na port 2001.

Zachováva funkcie prevodníka M-bus/Bacnet a telegramy prijaté od TCP klienta vkladá medzi tie, ktoré posiala sw prevodníka. Odpovede na ne vracia cez vytvorené TCP pripojenie.

Pripojenie sa uskutočňuje protokolom TCP na port 2000.

Properties:

• objectName
• objectType
• presentValue
• statusFlags
• outOfService
• covIncrement
• priorityArray
• relinquishDefault
• units

• 0 - OK
• 1 - Neprišla žiadna odpoveď
• 2 - Port sa nepodarilo otvoriť
• 3 - Nesedí kontrolný súčet
• 4 - Telegram sa nepodarilo dekódovať
• Zápis akejkoľvek hodnoty cez Bacnet spustí manuálne čítanie zariadenia

Zapísaná hodnota sa použije ako M-bus adresa v odosielanom príkaze a príkaz sa odošle na M-bus.

Zápis akejkoľvek hodnoty, spustí manuálne čítanie všetkých zariadení.

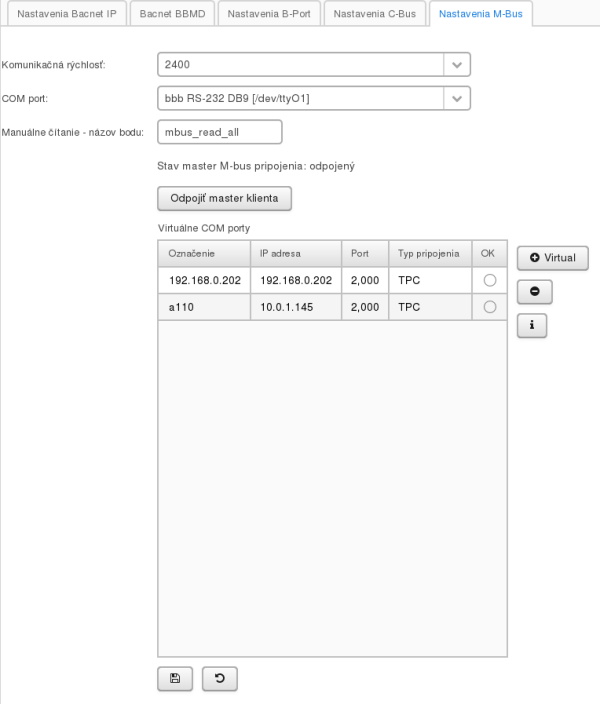

Komunikačná rýchlosť:
Prenosová rýchlosť lokálneho portu.
COM port:
Výber lokálneho komunikačného portu.
Manuálne čítanie - názov bodu:
Názov bacnet bodu pre spustenie čítania zariadení. Čítanie zariadení sa spustí po zápise akejkoľvek hodnoty do tohto Bacnet bodu.
Stav master M-bus pripojenia:
Stav pripojenia Master klienta.
Po dobu pripojenia sú blokované M-Bus funkcie prevodníka.
Odpojiť master klienta
Odpojiť master klienta.
Virtuálne COM porty
Správca virtuálnych portov.

Tlačidlo	Popis
	Ulož nastavenia
	Undo
	Pridaj virtuálny COM
	Vymaž označené
	Skontroluj dostupnosť virtuálnych portov

Aktuálne je podporované iba pripojenie TCP

Prenosová rýchlosť Aktuálne nastavená prenosová rýchlosť lokálneho M-Bus prevodníka. Zmena nastavenia sa vykoná okamžite. Pozor! Nastavená rýchlosť ovplyvňuje aj čítací algoritmus ovládača M-bus/Bacnet
Výber COM portu
Zmena používaného portu pre konfiguráciu zariadení

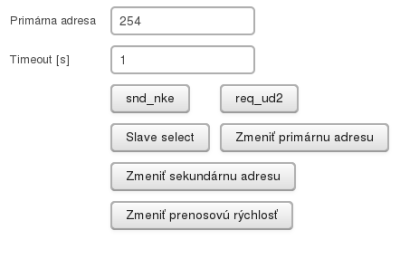

Primárna adresa
Primárna adresa konfigurovaného zariadenia:

• 254 - príkaz pre všetky zariadenia (broadcast)
• 253 - príkaz je pre sekundárne adresované zariadenie cez Slave select

snd_nke
Odošle telegram snd_nke
req_ud2
Odošle telegram req_ud2
Slave select
Vyber zariadenie cez sekundárnu adresu
Zmeniť primárnu adresu
Zmena primárnej adresy zariadenia
Zmeniť sekundárnu adresu
Zmena sekundárnej adresy zariadenia
Zmeniť prenosovú rýchlosť
Zmena prenosovej rýchlosti zariadenia

V tejto časti sa zobrazuje prijatá a dekódovaná odpoveď na telegram req_ud2.

Profil je predloha konfigurácie prevodu M-bus telegramov na Bacnet body.

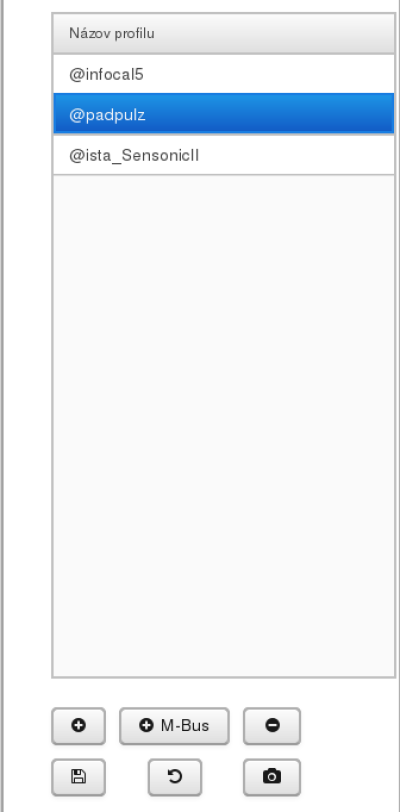

V hornej časti sa nachádza aktuálny zoznam profilov.

Tlačidlo	Popis
	Vytvor profil

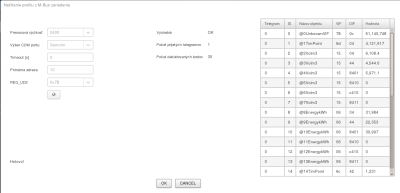

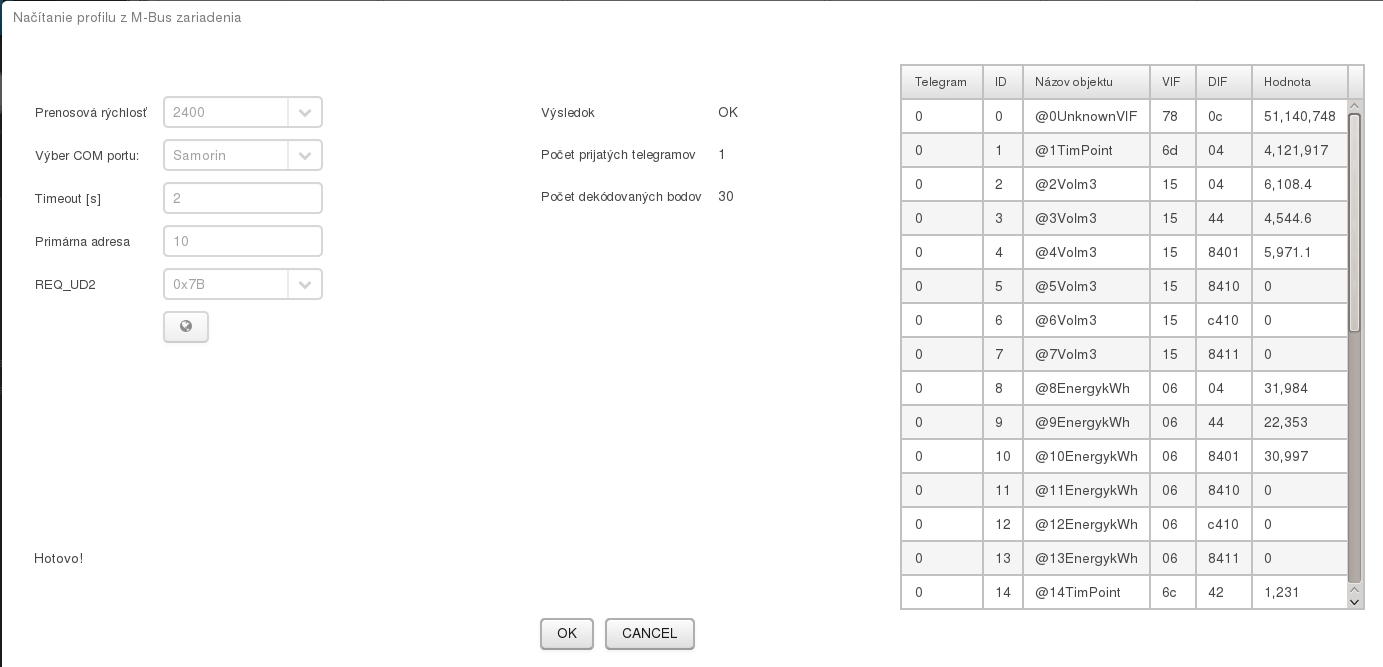

	Vytvor profil načítaním z M-bus zariadenia
	Vymaž označený profil/y
	Ulož nastavenia profilov. Pozor iba toto tlačidlo uložiť ukladá zmeny pernamentne do súboru. Ostatné tlačidlá Uložiť na tejto stránke ukladajú vykonané zmeny do načítanej verzie v pamäti. Nezabudnite ho na konci vašej práce stlačiť!
	Undo

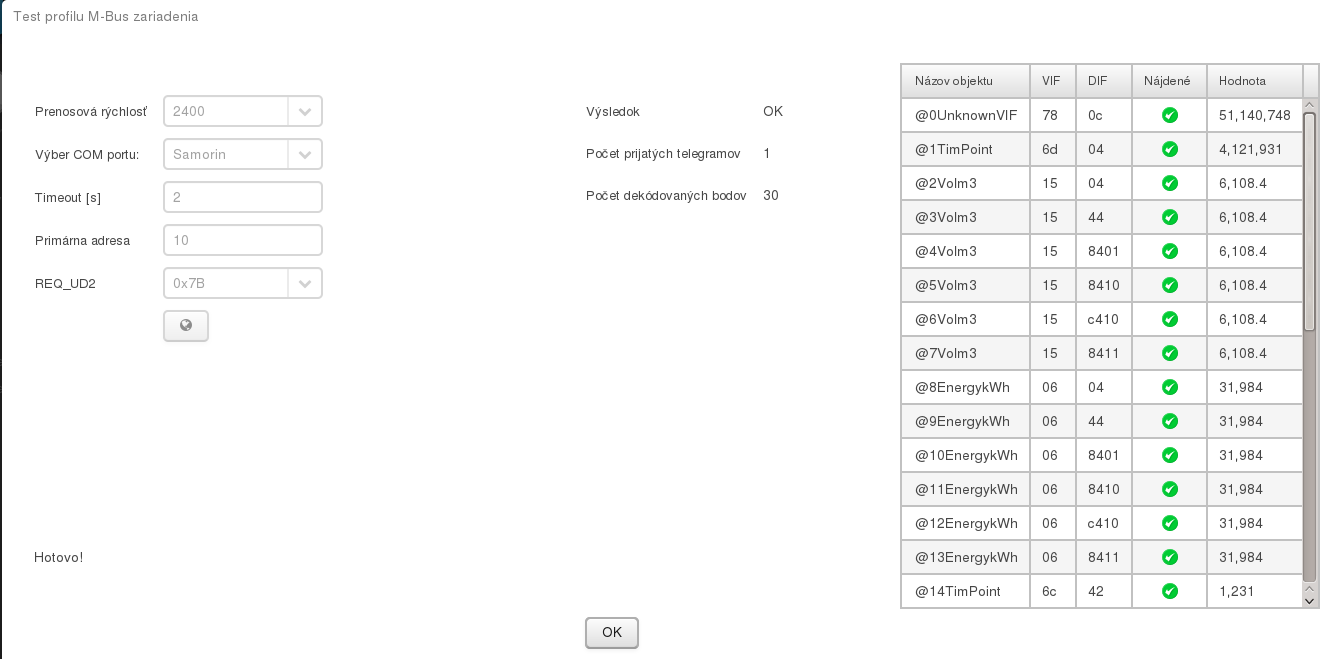

	Otestuj profil na M-bus zariadení

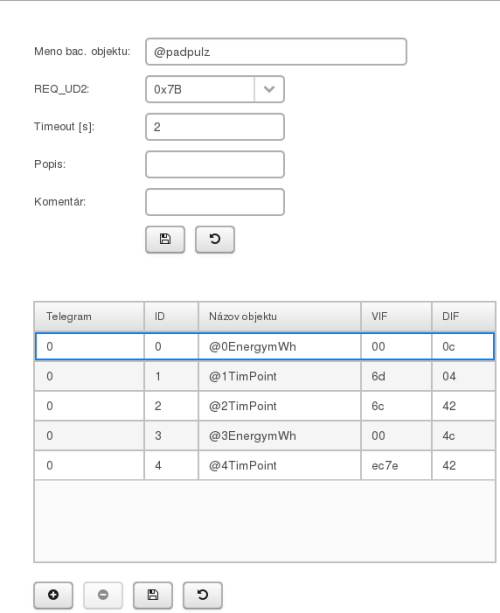

Meno bac. objektu:
Názov status bodu M-bus zariadenia na Bacnete
Znak @ bude pri vkladaní profilu do konfigurácie čítania M-bus zariadení nahradený zadaným textom.
REQ_UD2:
“C Field” odosielaného telegramu.
Timeout [s]:
Časový limit čítania telegramu v sekundách.
Pri prevodníkoch TCP sa dáta začnú spracovávať až po uplinutí limitu. M-bus zariadenie musí za tento čas poslať všetky dáta telegramu. Inak môže vznikať chyba kontrolného súčtu.
Popis:
Komentár:
Užívateľský popis a komentár.

Tlačidlo	Popis
	Ulož nastavenie
	Undo

Zoznam záznamov telegramu/ov
Tieto záznamy sú exportované ako body na Bacnet

Tlačidlo	Popis
	Vlož záznam
	Vymaž označený záznam/y
	Ulož nastavenie záznamov
	Undo

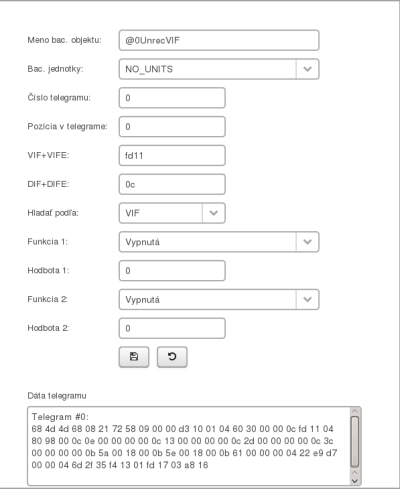

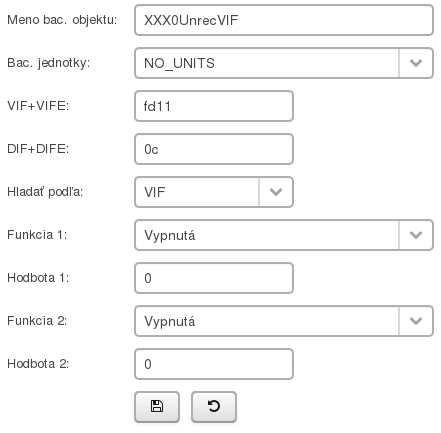

Meno bac. objektu:
Názov bodu M-bus záznamu na Bacnete.
Znak @ bude pri vkladaní profilu do konfigurácie čítania M-bus zariadení nahradený zadaným textom.
Bac. jednotky:
Jednotky prístupné cez Bacnet
Číslo telegramu:
Pozícia v telegrame:
Informačná hodnota pri automatickom načítaní z M-bus zariadenia
VIF+VIFE:
Hodnota VIF+VIFE
DIF+DIFE:
Hodnota DIF+DIFE
Hladať podľa:
Záznam sa v telegrame hľadá podľa poľa VIF+VIFE, alebo podľa VIF+VIFE a zároveň DIF+DIFE. Viac informácií o štruktúre M-bus telegramu nájdete tu.
Matematické funkcie a ich hodnoty
Umožňujú upraviť dekódovanú hodnotu, pred tým než sa zapíše do hodnoty bodu na Bacnete.

Tlačidlo	Popis
	Ulož nastavenie
	Undo

Dáta telegramu
Hex reprezentácia prijatého telegramu pri automatickom vytvorení profilu.

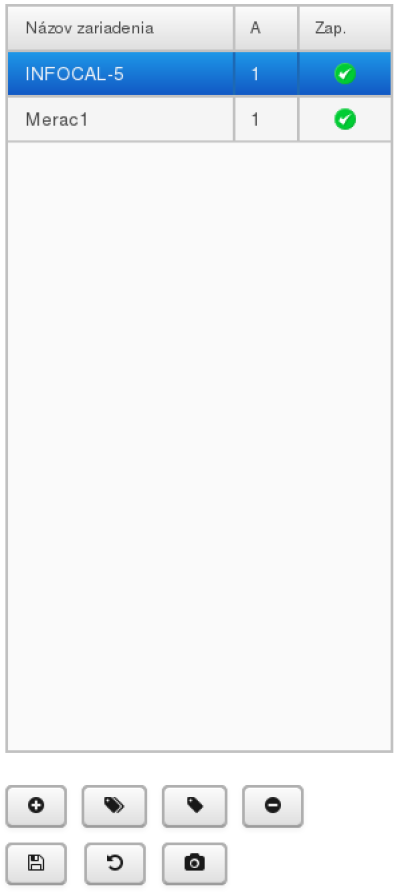

V hornej časti sa nachádza aktuálny zoznam nakonfigurovaných zariadení.

Tlačidlo	Popis
	Vytvor M-bus zariadenie
	Vytvor M-bus zariadenie z profilu
	Aktualizuj označené zariadenie z profilu
	Vymaž označené zariadenie/a
	Ulož nastavenia zariadení. Pozor iba toto tlačidlo uložiť ukladá zmeny pernamentne do súboru. Ostatné tlačidlá Uložiť na tejto stránke ukladajú vykonané zmeny do načítanej verzie v pamäti. Nezabudnite ho na konci vašej práce stlačiť!
	Undo
	Otestuj M-bus zariadenie, podľa aktuálneho nastavenia

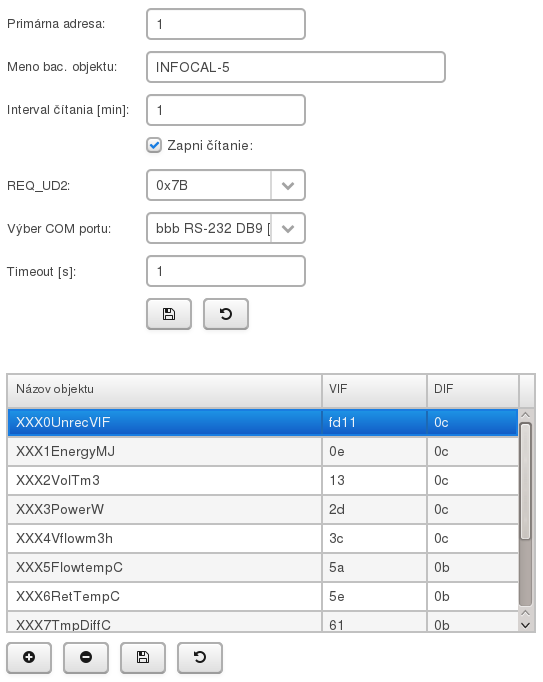

Primárna adresa:
Primárna adresa M-bus zariadenia
Meno bac. objektu:
Názov status bodu M-bus zariadenia na Bacnete
REQ_UD2:
“C Field” odosielaného telegramu.
Výber COM portu:
Komunikačný port na ktorom je zariadenie pripojené
Timeout [s]:
Časový limit čítania telegramu v sekundách.
Pri prevodníkoch TCP sa dáta začnú spracovávať až po uplinutí limitu. M-bus zariadenie musí za tento čas poslať všetky dáta telegramu. Inak môže vznikať chyba kontrolného súčtu.

Tlačidlo	Popis
	Ulož nastavenie
	Undo

Zoznam záznamov telegramu/ov
Tieto záznamy sú exportované ako body na Bacnet

Tlačidlo	Popis
	Vlož záznam
	Vymaž označený záznam/y
	Ulož nastavenie záznamov
	Undo

Meno bac. objektu:
Názov bodu M-bus záznamu na Bacnete.
Bac. jednotky:
Jednotky prístupné cez Bacnet
VIF+VIFE:
Hodnota VIF+VIFE
DIF+DIFE:
Hodnota DIF+DIFE
Hladať podľa:
Záznam sa v telegrame hľadá podľa poľa VIF+VIFE, alebo podľa VIF+VIFE a zároveň DIF+DIFE. Viac informácií o štruktúre M-bus telegramu nájdete tu.
Matematické funkcie a ich hodnoty
Umožňujú upraviť dekódovanú hodnotu, pred tým než sa zapíše do hodnoty bodu na Bacnete.

Tlačidlo	Popis
	Ulož nastavenie
	Undo

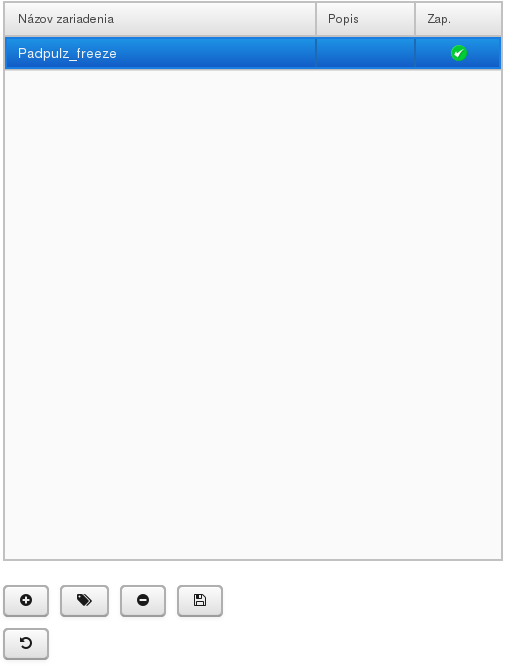

V hornej časti sa nachádza zoznam aktuálnych príkazov.

Tlačidlo	Popis
	Vlož M-bus príkaz
	Vlož preddefinovaný príkaz
	Vymaž označený príkaz/y
	Ulož konfiguráciu príkazov
	Undo

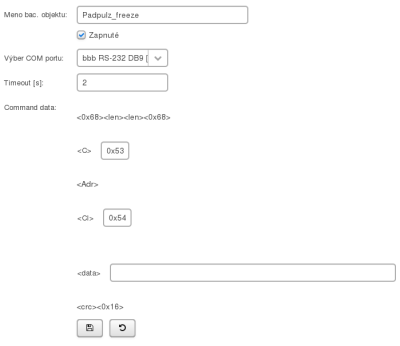

Meno bac. objektu:
Názov bacnet objektu
Zapnuté
Exportuj príkaz na Bacnet
Výber COM portu:
COM port na ktorý sa odošle príkaz
Timeout [s]
Časový limit čakania na odpoveď, slúži na vyčistenie RX zásobníka
<C>
“C-field” telegramu
<CI>
“CI-field” telegramu
<DATA>
Dáta telegramu ak existujú. Vo formáte 0x11,0x44,0x5a

Adresa telegramu sa doplní z hodnoty zapísanej do Bacnet objektu. Dĺžka a CRC sa vypočítajú pred odoslaním telegramu.

Tlačidlo	Popis
	Ulož nastavenie
	Undo
